在工业自动化现场，RS485总线因其结构简单、成本低廉被广泛用于设备组网。但不少工程师都遇到过这样的场景：一条原本运行稳定的总线，在增加几台变频器或延长几十米电缆后，通信开始间歇性丢包，示波器抓到的差分波形上叠加着明显的共模尖峰。更棘手的是，这种故障往往在白天正常、夜间设备启停频繁时集中爆发。

总线"亚健康"的根源在哪里

问题很少出在协议层，而是物理层的电位失衡。RS485收发器要求共模电压落在-7V至+12V之间，当两端设备接地电位差超过这个范围，接收器就会误判逻辑电平。变频器、伺服驱动器这类强干扰源在开关瞬间产生的共模电流，会沿着信号地线寻找泄放路径——如果这条路径阻抗不够低，共模电压就会抬升，直接淹没差分信号。

另一个常被忽视的因素是总线负载。标准RS485驱动芯片通常只能带动32个单位负载，超过这个数量后，差分摆幅急剧下降。此时即便使用串口转换器将PLC的RS232口转为RS485，也无法解决总线本身的驱动能力不足问题。

隔离与中继：两种手段的分工逻辑

隔离器的核心价值在于切断地环路。它通过光耦或磁耦器件，在信号传输路径上建立电气隔离屏障，隔离电压通常可达2500Vrms以上。这意味着即使两端设备地电位差达到数百伏，也不会形成破坏性电流。但隔离器本身不增加驱动能力，它解决的是"电位差"问题，而非"负载过重"问题。

RS485中继器则扮演信号再生与驱动增强的角色。它将输入端的差分信号重新整形、放大，再以全新的驱动能力发送到下一段总线。典型的中继器可将单段总线再延长1200米，并额外支持32个节点。部分高端型号还集成了自动收发方向控制，省去了手动切换RTS引脚的麻烦。

两者的配合逻辑很清晰：隔离器负责"隔断危险"，RS485中继器负责"延续信号"。在一条跨越多个车间、连接数十台设备的长总线上，往往需要分段处理——每段之间用中继器衔接，而在进入控制柜或穿越不同接地网时插入隔离器。

典型配合方案与参数选择

以某汽车零部件焊装车间为例，总线从主控柜出发，经过三个工位后进入焊接机器人区域。实际部署时采用了如下结构：

• 主控柜出口处安装一台带隔离功能的串口转换器，将上位机RS232信号转为隔离RS485，隔离电压3000V；
• 每经过两个工位（约30个负载）插入一台RS485中继器，中继器本身也具备2500V隔离；
• 焊接机器人区域入口单独加装一台隔离器，阻断焊接变压器产生的高频共模干扰。

这套方案实施后，通信误码率从改造前的10⁻³降至10⁻⁷以下。值得注意的是，中继器的位置并非越密越好——每台中继器都会引入约150ns的传输延迟，在9600bps速率下影响可忽略，但在115200bps高速通信时，串联超过三台中继器就可能导致时序余量不足。

选型与施工中的几个硬指标

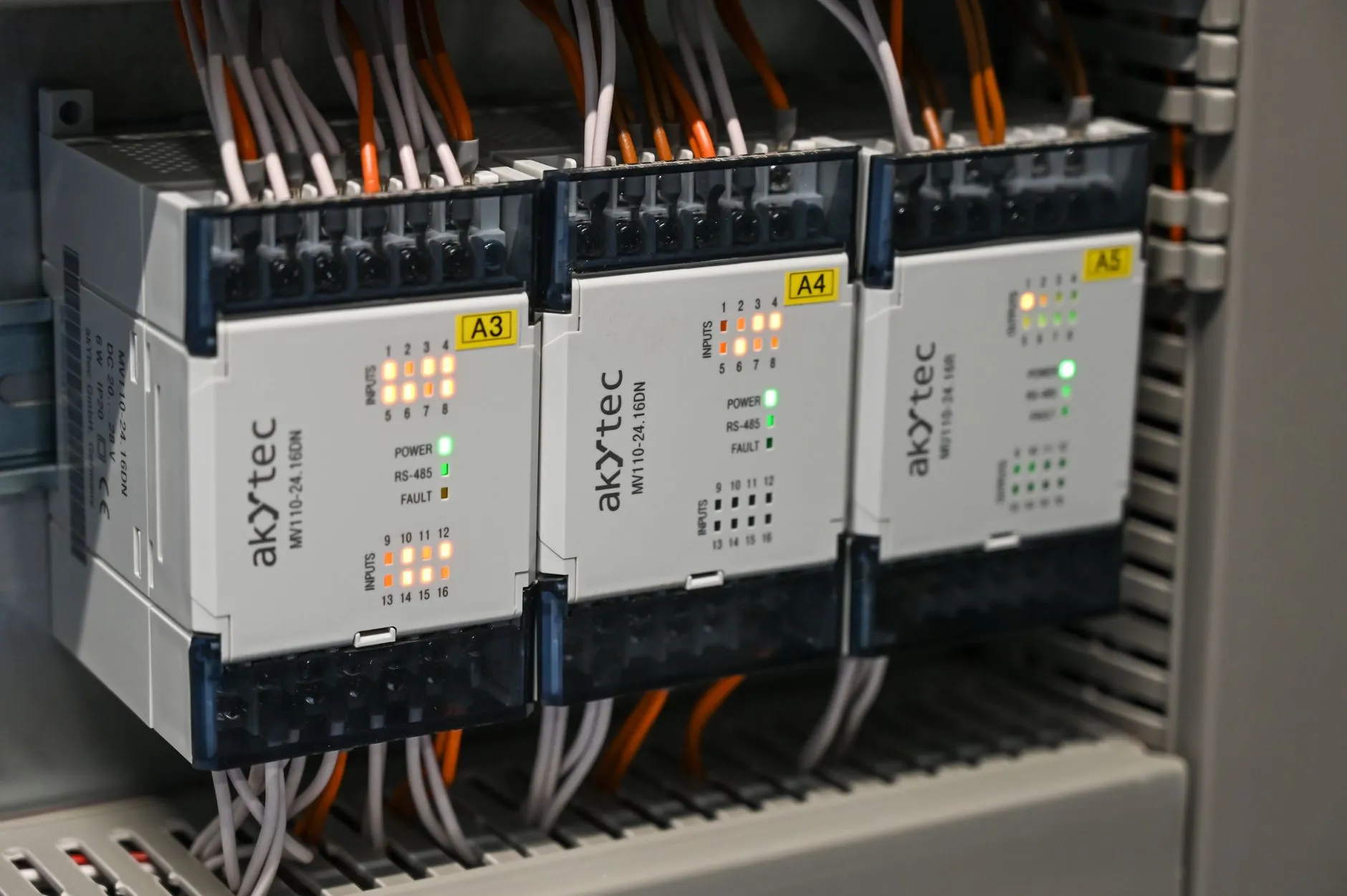

面对市场上琳琅满目的通信硬件，建议重点关注以下参数：隔离电压等级（工业现场建议不低于2500Vrms）、共模抑制比（CMRR，优质隔离器可达25kV/μs以上）、中继器的单位负载驱动能力（是否达到1/8负载甚至1/16负载）、以及工作温度范围（-40℃至85℃为佳）。

施工层面，隔离器与中继器的供电必须独立于被隔离侧，否则隔离屏障形同虚设。屏蔽双绞线的屏蔽层应单点接地，通常接在控制柜一侧，现场侧悬空。如果现场电磁环境特别恶劣，可以考虑在每台中继器处增加磁环或共模扼流圈，进一步吸收高频噪声。

总线拓扑尽量采用手拉手菊花链结构，避免星型分支。必须分支时，支线长度控制在1米以内，且分支点不应超过总线总长度的10%。这些细节看似琐碎，却往往是决定RS485中继器与隔离器能否发挥预期效果的关键。
